管道系統蒸汽滅火裝置

發布時間:2018/04/24 14:45:11   瀏覽:
  性能特點:
  本裝置是依據GB 50160《石油化工企業設計防火規范》而設計的采用蒸汽進行滅火的裝置。按管道及設備法蘭分為各種不同的連接方式。鋼管內外采用熱浸鍍鋅防腐處理,噴頭材質為1Cr18Ni9Ti。
  適用范圍:
  適用于石油化工行業設備法蘭及管道的蒸汽滅火。
  執行標準:
  Q/SDF 10-2016  《蒸汽窒息保護裝置》

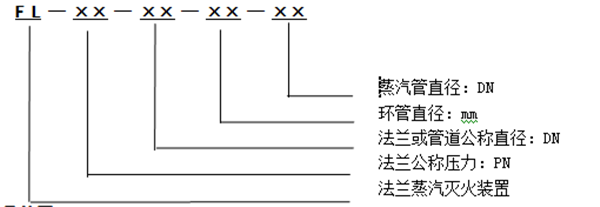

  型號示例:


管道系統蒸汽滅火裝置

  產品簡圖:

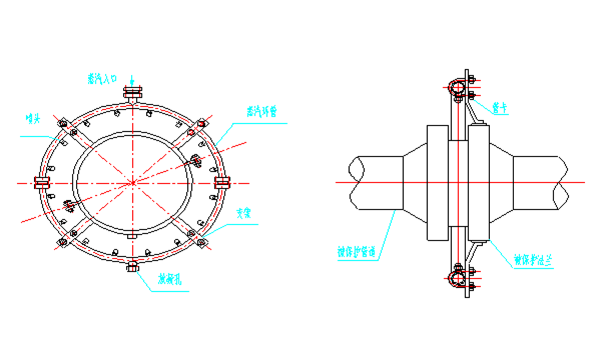

  管道及法蘭滅火裝置簡圖


管道系統蒸汽滅火裝置

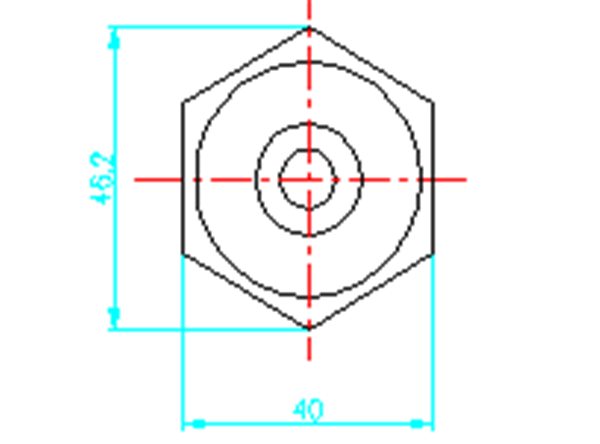

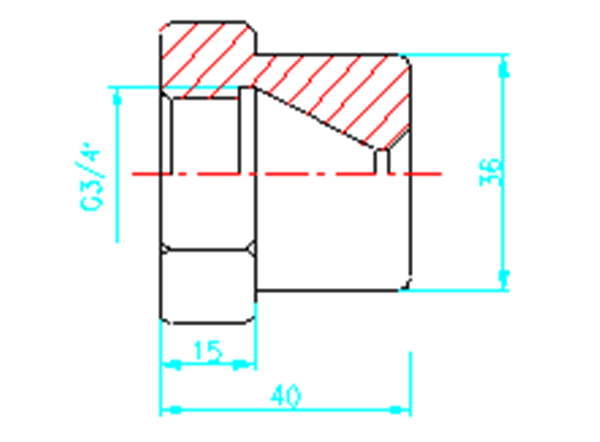

  蒸汽噴頭外型及尺寸

管道系統蒸汽滅火裝置管道系統蒸汽滅火裝置



  訂貨須知:

  提供相關的技術參數,如法蘭及管道的壓力等級、公稱直徑等。

  技術參數:

  管道法蘭蒸汽滅火裝置規格(法蘭標準JB/T 82-94 PN1.6)。

 法蘭公稱直徑

DN

蒸汽管公稱直徑

DN

蒸汽管法蘭公稱壓力(PN

蒸汽環管直徑

參考值(mm

噴頭數量

(只)

80

20

1.6

400

6

100

20

1.6

415

6

125

20

1.6

445

6

150

20

1.6

480

7

200

20

1.6

535

7

225

25

1.6

565

8

250

25

1.6

605

8

300

25

1.6

660

9

350

32

1.6

720

10

400

32

1.6

780

10

450

32

1.6

840

11

500

32

1.6

905

12



管道法蘭蒸汽滅火裝置規格(法蘭標準JB/T 82-94 PN2.5)

法蘭公稱直徑

DN

蒸汽管公稱直徑

DN

蒸汽管法蘭公稱壓力(PN

蒸汽環管直徑

參考值(mm

噴頭數量

(只)

80

20

2.5

400

6

100

20

2.5

430

6

125

20

2.5

470

7

150

20

2.5

500

7

200

20

2.5

560

8

225

25

2.5

600

8

250

25

2.5

625

8

300

25

2.5

685

9

350

32

2.5

750

10

400

32

2.5

810

11

450

32

2.5

960

11

500

32

2.5

930

12


技術參數:
管道法蘭蒸汽滅火裝置規格(法蘭標準JB/T 82-94 PN4.0)

法蘭公稱直徑

DN

蒸汽管公稱直徑

DN

蒸汽管法蘭公稱

壓力(PN

蒸汽環管直徑

參考值(mm

噴頭數量

(只)

80

20

1.6

400

6

100

20

1.6

450

6

125

20

1.6

470

7

150

20

1.6

500

7

200

25

1.6

575

8

225

25

1.6

615

8

250

25

1.6

645

9

300

25

1.6

710

9

350

32

1.6

770

10

400

32

1.6

855

11

450

32

1.6

880

12

500

32

1.6

955

12


管道法蘭蒸汽滅火裝置規格(法蘭標準JB/T 82-94 PN6.4)

法蘭公稱直徑

DN

蒸汽管公稱直徑

DN

蒸汽管法蘭公稱

壓力(PN

蒸汽環管直徑

參考值(mm

噴頭數量

(只)

80

20

1.6

400

6

100

20

1.6

430

6

125

20

1.6

470

7

150

25

1.6

500

7

200

25

1.6

560

8

225

25

1.6

600

8

250

25

1.6

625

8

300

32

1.6

685

9

350

32

1.6

750

10

400

32

1.6

810

11


技術參數:
管道法蘭蒸汽滅火裝置規格(法蘭標準JB/T 82-94 PN10.0)


法蘭公稱直徑

DN

蒸汽管公稱直徑

DN

蒸汽管法蘭公稱

壓力(PN

蒸汽環管直徑

參考值(mm

噴頭數量

(只)

80

20

1.6

430

6

100

20

1.6

465

7

125

20

1.6

510

7

150

25

1.6

550

8

200

25

1.6

630

8

225

25

1.6

670

9

250

25

1.6

700

9

300

32

1.6

785

10

350

32

1.6

865

11

400

32

1.6

915

12
